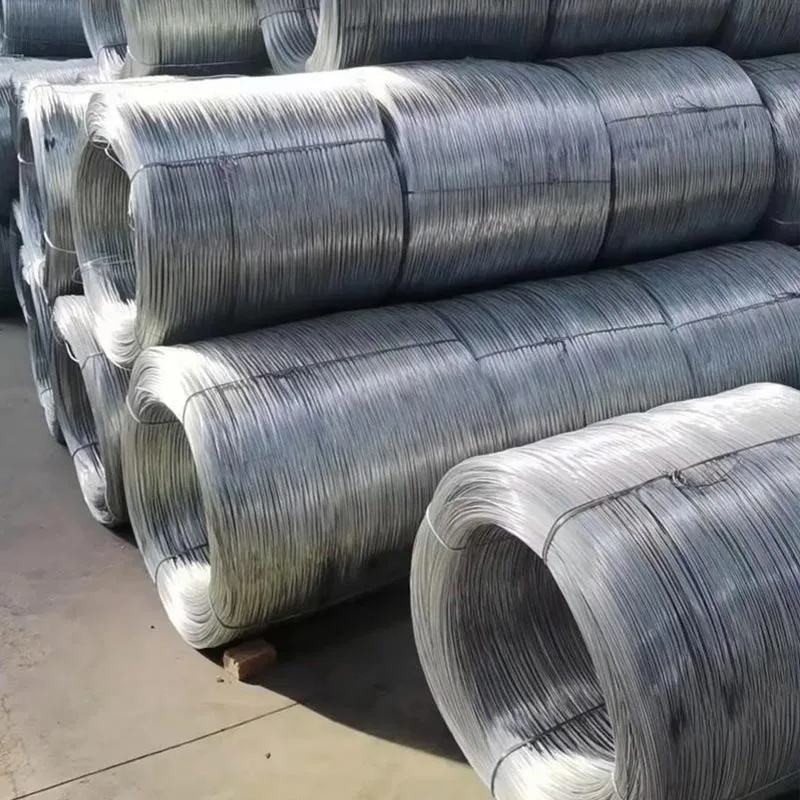

YS스틸고품질 저탄소 및 고탄소 강철 선재를 사용하여 아연도금 강철 와이어를 제조하며, 정확한 직경으로 인발한 다음 용융 아연 도금 또는 전기 아연 도금 공정을 사용하여 균일한 아연 층으로 코팅합니다. 생성된 와이어는 농업용 울타리 및 건축 바인딩부터 전기 케이블 및 ACSR 코어 와이어용 외장에 이르기까지 다양한 응용 분야에 적합합니다. YS STEEL 시설에서 나오는 모든 코일은 국내 또는 수출 선적을 위해 포장하기 전에 직경 공차, 아연 코팅 질량, 인장 강도, 연신율 및 표면 품질을 검사합니다.
용융아연도금강선은 세척된 선재를 약 450°C~460°C의 용융아연욕조에 통과시켜 생산됩니다. 이는 야금학적 결합과 종종 40~350g/m² 사이의 더 두꺼운 코팅을 생성하여 실외 환경에서 장기적인 부식 방지 기능을 제공합니다. 전기 아연 도금 강철 와이어는 전해 공정을 사용하여 일반적으로 8~30g/m²의 더 얇고 균일한 아연 층을 적용하며 매끄러운 표면 마감이나 정확한 치수가 중요한 경우 선호됩니다. YS STEEL은 두 가지 유형을 모두 제공하며 예상되는 서비스 환경 및 처리 요구 사항에 따라 가장 경제적인 옵션을 권장할 수 있습니다.
YS스틸은 직경 0.15mm ~ 8.0mm의 아연도금 강선을 생산합니다. 기본 사양은 아래에 나열되어 있으며 특정 주문에 대해 사용자 정의 값을 생성할 수 있습니다.
YS스틸은 입고되는 선재 검사부터 모든 생산을 시작합니다. 로드는 드로잉 라인에 출고되기 전에 화학적 조성, 표면 결함 및 치수 정확성을 검사합니다. 그런 다음 로드의 스케일을 기계적으로 제거하고 염산에 담가서 밀 스케일을 제거한 다음 물로 헹구고 인산염 또는 붕사 코팅하여 드로잉용 표면을 준비합니다.
드로잉은 일련의 텅스텐 카바이드 또는 다이아몬드 다이를 통해 와이어를 목표 직경으로 줄입니다. 저탄소 아연도금 강선의 경우 연성을 회복하기 위해 중간 어닐링을 실시할 수 있습니다. 고탄소 와이어의 경우 최종 인발 전에 필요한 인장 강도를 달성하기 위해 특허를 사용합니다. YS STEEL은 드로잉 속도, 금형 형상 및 윤활을 제어하여 일관된 직경과 표면 품질을 유지합니다.
드로잉 후 와이어는 플럭스되어 아연 욕조를 통과합니다. 용융 아연도금의 경우 아연욕 온도와 침지 시간을 지속적으로 모니터링합니다. 와이프 패드 또는 질소 와이핑 시스템으로 코팅 두께를 제어합니다. 그런 다음 와이어를 물에서 냉각하고 코일에 감습니다. 전기아연도금선의 경우, 드로잉 라인은 전해질 용액에서 아연이 증착되는 전기도금 섹션과 연결됩니다. 균일한 코팅 두께를 보장하기 위해 전류 밀도와 조 화학이 제어됩니다.
각 코일은 출시 전에 테스트됩니다. YS STEEL은 마이크로미터 측정, 인장 시험기, 코팅 질량 테스트, 랩핑 테스트 및 육안 검사를 사용하여 규정 준수 여부를 확인합니다. 밀 테스트 인증서에는 직경, 인장 강도, 연신율, 아연 코팅 질량 및 표준 참조에 대한 실제 값이 기록됩니다. 배송 전에 SGS, BV 또는 이와 동등한 기관의 제3자 검사가 허용됩니다.
A: 용융 아연도금 강선을 약 450°C~460°C의 용융 아연욕에 담가 아연-철 합금층과 상대적으로 두꺼운 외부 아연층을 형성합니다. 일반적인 코팅 질량 범위는 40~350g/m²로 탁월한 내식성을 제공하며 옥외 울타리, 돌망태 및 건축용으로 선호됩니다. 전기아연도금강선은 상온의 전기도금조에서 코팅되어 밝고 매끄러운 표면을 지닌 8~30g/m²의 얇은 층을 생성합니다. 정확한 치수와 외관이 중요한 실내 또는 경량 응용 분야에 더 적합합니다. YS STEEL은 용도에 따라 두 가지 유형을 모두 제공할 수 있습니다.
A: 일반적인 시골 또는 교외 환경의 옥외 울타리에 대해 YS STEEL은 최소 60g/m²의 아연 코팅을 권장합니다. 습한 지역이나 산업 지역에서는 90~120g/m²를 선택하세요. 해안 환경에서는 염수 분무로 인한 조기 부식을 방지하기 위해 최소 180g/m²가 필요합니다. 긴 서비스 수명이 중요한 돌망태, 옹벽 및 케이블 외장에는 최대 245 또는 350g/m²의 더 무거운 코팅이 사용됩니다. 올바른 코팅 중량은 초기 비용과 10~20년에 걸친 교체 및 유지 관리 비용의 균형을 맞춰야 합니다.
답: 그렇습니다. YS STEEL은 0.15mm에서 8.0mm까지의 직경에 대한 맞춤 주문을 허용하며 직경 공차는 ±0.01mm로 엄격합니다. 저탄소 또는 고탄소 강봉을 선택하고 인발 및 열처리 단계를 제어하여 인장 강도를 300MPa에서 1800MPa 사이로 조정할 수 있습니다. 코일 중량은 50kg부터 1000kg까지 생산 가능하며 포장은 고객 사양에 맞게 조정할 수 있습니다. 도면이나 기술 데이터시트를 보내주시면 YS STEEL에서 타당성을 확인하고 견적을 제공해 드립니다.
A: YS STEEL 제품은 아연 코팅 탄소강 와이어에 대한 ASTM A641, 가공 전기 전도체에 사용되는 아연 코팅 강철 코어 와이어에 대한 ASTM B498, 강선의 아연 및 아연 합금 코팅에 대한 EN 10244-2, 범용 아연 도금 저탄소 강선에 대한 GB/T 343, 강선에 아연 코팅에 대한 ISO 7989를 준수합니다. 배송 전에 SGS, BV 또는 이와 동등한 기관의 제3자 검사가 허용됩니다.
A: 표준 수출 포장은 코일에 직접 플라스틱 필름 층을 사용하고 방수 헤센 천과 강철 스트립 타이를 사용합니다. 코일은 작은 직경의 경우 목재 팔레트나 섬유 드럼에 배치됩니다. 해외 컨테이너 선적 시 YS STEEL에서는 건조제 백과 코너 보호재를 사용하여 습기로 인한 손상 및 코일 변형을 방지합니다. 요청 시 판지 상자, 합판 케이스 또는 눈에서 벽까지의 코일 구성과 같은 맞춤형 포장이 가능합니다.
A: 직접적인 비와 결로 현상이 발생하지 않는 건조하고 통풍이 잘되는 창고에 코일을 보관하십시오. 사용할 때까지 포장을 그대로 유지하십시오. 코일을 실외에 보관해야 하는 경우 방수 방수포로 덮고 팔레트 위에 올려 바닥에 닿지 않게 보관하십시오. 흰 녹은 공기 흐름이 없는 상태에서 아연 코팅 층 사이에 수분이 갇혀 있을 때 발생합니다. 건조제 백을 사용하고 온도 변화를 피하면 이러한 위험을 줄일 수 있습니다. 가벼운 백청은 일반적으로 기계적 강도에 영향을 미치지 않지만, 백청이 심하면 코팅 수명이 단축될 수 있습니다.
