YS스틸정밀한 치수 제어와 균일한 기계적 특성을 갖춘 스틸 앵글 바를 제조합니다. 탄소구조강, 저합금강, 고장력강 등을 열간압연 또는 냉간성형하여 만든 제품입니다. 등각 철근은 다리 길이가 같고, 부등각 철근은 한쪽 다리가 다른 쪽 다리보다 길다. 두 가지 유형 모두 표준 길이 6m, 9m, 12m로 제공되며 요청 시 맞춤형 절단도 가능합니다.
YS스틸에서 생산되는 모든 배치는 치수, 화학 조성, 인장 강도, 항복 강도, 연신율 및 굽힘 성능에 대한 엄격한 검사를 거칩니다. 그 결과 하중 지지 응용 분야, 용접 연결 및 정밀 제작에 적합한 신뢰할 수 있는 구조 부품이 탄생했습니다.
YS스틸은 글로벌 호환성을 보장하기 위해 국제 표준에 따라 스틸 앵글 바를 생산합니다. 일반적인 표준에는 GB/T 706-2016, JIS G3192, ASTM A36/A36M, ASTM A572/A572M, EN 10056-1, EN 10025 및 AS/NZS 3679.1이 포함됩니다. 아래 표에는 가장 자주 공급되는 재료 등급과 해당 표준이 나열되어 있습니다.
| 재료 등급 | 기준 | 일반 항복 강도(MPa) | 일반적인 인장 강도(MPa) | 적용 적합성 |
|---|---|---|---|---|
| Q235B | GB/T 700, GB/T 706 | 235 | 370-500 | 일반구조물, 브라켓, 프레임 |
| Q355B | GB/T 1591, GB/T 706 | 355 | 470-630 | 무거운 구조물, 교량, 타워 |
| SS400 | JIS G3101, JIS G3192 | 245 | 400-510 | 기계 베이스, 강철 프레임 |
| ASTM A36 | ASTM A36/A36M | 250 | 400-550 | 건설, 용접, 일반제작 |
| S235JR | EN 10025-2, EN 10056-1 | 235 | 360-510 | 유럽의 구조 프로젝트 |
| S355J2 | EN 10025-2, EN 10056-1 | 355 | 470-630 | 고강도 구조 응용 |
| A572 Gr.50 | ASTM A572/A572M | 345 | 450 | 교량, 중장비 구조물 |
YS스틸 스틸 앵글 바의 치수 범위는 동일하거나 동일하지 않은 레그 프로파일을 모두 포괄합니다. 표준 두께 범위는 3mm ~ 24mm입니다. 가장 일반적으로 사용되는 동일한 각도 크기는 다음과 같습니다.
| 사이즈(다리×다리×두께)mm | 미터당 중량(kg/m) | 단면적(cm²) | 표준 길이 |
|---|---|---|---|
| 20×20×3 | 0.889 | 1.132 | 6m / 9m |
| 25×25×3 | 1.124 | 1.432 | 6m / 9m |
| 30×30×3 | 1.373 | 1.749 | 6m / 9m |
| 40×40×4 | 2.422 | 3.086 | 6m / 9m / 12m |
| 50×50×5 | 3.770 | 4.803 | 6m / 9m / 12m |
| 63×63×6 | 5.721 | 7.288 | 6m / 9m / 12m |
| 75×75×6 | 6.850 | 8.727 | 6m / 9m / 12m |
| 80×80×8 | 9.658 | 12.303 | 6m / 9m / 12m |
| 90×90×8 | 10.946 | 13.944 | 6m / 9m / 12m |
| 100×100×10 | 15.104 | 19.242 | 6m / 9m / 12m |
| 125×125×10 | 19.133 | 24.373 | 6m / 9m / 12m |
| 150×150×12 | 27.279 | 34.751 | 6m / 9m / 12m |
| 200×200×16 | 48.680 | 62.013 | 6m / 9m / 12m |
| 200×200×20 | 60.056 | 76.505 | 6m / 9m / 12m |
| 200×200×24 | 71.168 | 90.661 | 6m / 9m / 12m |
부등각 바는 특수한 하중 분배를 위해 다양한 다리 비율을 제공합니다. 인기 있는 크기로는 75 × 50 × 6mm, 100 × 75 × 8mm, 125 × 75 × 10mm 및 150 × 100 × 12mm가 있습니다. YS STEEL은 EN 10056-2 또는 동등한 표준에 따라 공차 범위를 제어하여 고객 도면에 따라 비표준 크기를 생산할 수도 있습니다.
구조적 성능은 화학적 조성과 열처리 방식에 따라 달라집니다. YS STEEL은 분광계 분석 및 기계적 테스트를 통해 각 열수를 검증합니다. 다음 표는 열간 압연 후 일반 등급의 일반적인 기계적 특성을 보여줍니다.
| 등급 | 항복 강도(MPa, 최소) | 인장강도(MPa) | 신장률(%, 최소) | 굽힘 테스트 |
|---|---|---|---|---|
| Q235B | 235 | 370-500 | 26 | 180°에서 균열이 발생하지 않음 |
| Q355B | 355 | 470-630 | 22 | 180°에서 균열이 발생하지 않음 |
| SS400 | 245 | 400-510 | 21 | 180°에서 균열이 발생하지 않음 |
| ASTM A36 | 250 | 400-550 | 20 | 180°에서 균열이 발생하지 않음 |
| S235JR | 235 | 360-510 | 26 | 180°에서 균열이 발생하지 않음 |
| S355J2 | 355 | 470-630 | 22 | 180°에서 균열이 발생하지 않음 |
용접 구조물의 경우 낮은 탄소 함량과 제어된 망간 수준으로 용접성이 향상됩니다. YS STEEL은 S355J2 및 유사한 등급에 대해 최저 -20°C의 충격 테스트 값을 갖춘 정규화 또는 제어 압연 강철 앵글 바를 공급할 수 있습니다. 열 분석, 기계적 결과 및 치수 검사 데이터를 문서화하기 위해 모든 배송에는 밀 테스트 인증서가 제공됩니다.
YS스틸은 내식성과 미적 외관을 향상시키기 위해 여러 가지 표면 처리를 제공합니다. 마감 선택은 운영 환경과 프로젝트 요구 사항에 따라 다릅니다.
스틸 앵글 바는 다양한 산업 분야에서 사용되는 다목적 구조 구성 요소입니다. 단순한 모양과 높은 하중 용량으로 인해 1차 프레임과 2차 브레이싱 모두에 자주 선택됩니다. 일반적인 적용 분야는 다음과 같습니다.

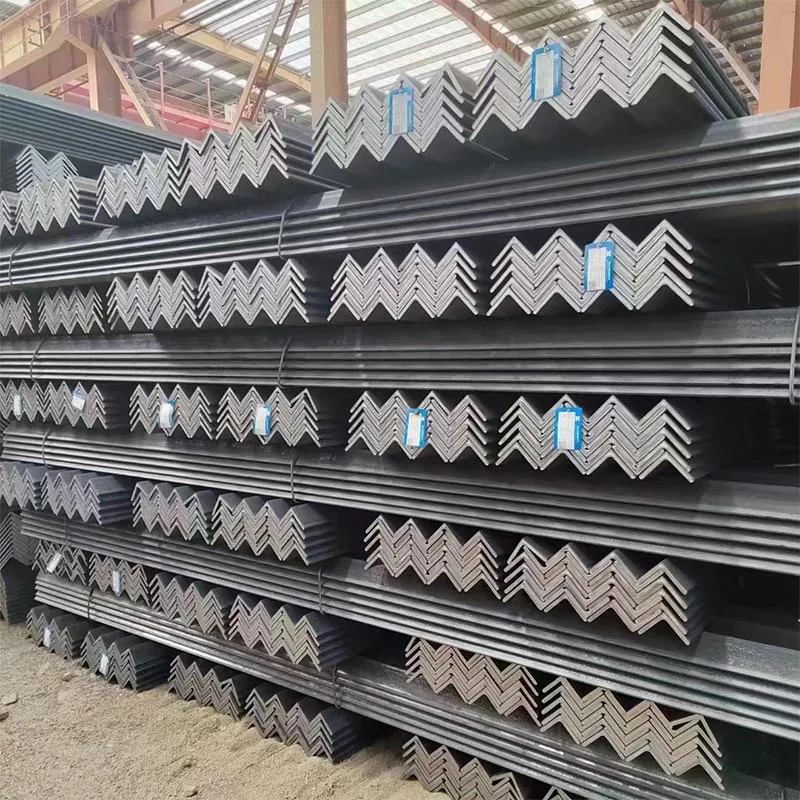

YS스틸은 크기와 주문 수량에 따라 스틸 앵글 바를 묶음으로 제공합니다. 각 묶음은 강철 끈으로 고정되어 있으며 등급, 크기, 열 번호 및 생산 날짜가 표시된 내구성 태그로 식별됩니다. 수출 주문의 경우 번들은 20피트 또는 40피트 컨테이너에 적재되며, 최대 번들 중량은 국제 운송 규정을 준수하도록 통제됩니다. 운송 중 표면 손상을 방지하기 위해 아연 도금 또는 도장된 제품에 방수 포장 및 가장자리 보호 기능을 사용할 수 있습니다.
표준 생산 리드 타임은 일반 크기의 경우 15~25일이며, 맞춤형 크기 및 특수 표면 처리에는 25~35일이 소요될 수 있습니다. YS STEEL은 주요 해상 운송업체 및 화물 운송업체와 협력하여 고객 선호도에 따라 CFR, CIF, FOB 및 DAP 배송 조건을 제공합니다.
동일한 강철 앵글 바에는 길이가 동일한 두 개의 다리가 있어 대칭적인 하중 분포를 갖는 90도 단면을 형성합니다. 일반적으로 일반적인 구조적 지지, 버팀대 및 프레임 제작에 사용됩니다. 부등강 앵글 바는 한쪽 다리가 다른 쪽 다리보다 길기 때문에 한 축을 따라 더 큰 강도를 제공하는 동시에 무게와 재료 비용을 절감합니다. 상인방, 선반 지지대 또는 연결 플레이트와 같이 한쪽 다리가 더 무거운 하중을 지탱해야 하는 경우 엔지니어는 종종 불평등한 각도를 선택합니다.
올바른 크기를 선택하는 것은 축방향 하중, 굽힘 모멘트, 연결 유형 및 스팬 길이에 따라 달라집니다. 먼저 해당 지역에 적용되는 구조 설계 코드를 기반으로 필요한 단면 계수와 관성 모멘트를 계산해야 합니다. 그런 다음 해당 값을 사용 가능한 크기의 속성과 비교합니다. 일반 프레임과 라이트 브레이싱의 경우 40 × 40 × 4 mm 또는 50 × 50 × 5 mm와 같은 크기가 일반적입니다. 더 무거운 구조물의 경우 75 × 75 × 6 mm 이상의 크기가 필요한 경우가 많습니다. 하중 계산이 확실하지 않은 경우 자격을 갖춘 구조 엔지니어에게 문의하거나 하중 조건을 YS STEEL에 보내 전문적인 자재 추천을 받으십시오.
YS스틸은 표준 길이 6m, 9m, 12m의 스틸 앵글 바를 공급합니다. 이 길이는 대부분의 운송 및 제작 요구 사항에 적합합니다. 요청 시 1m~15m의 맞춤형 길이를 제작할 수 있습니다. 주문 시 열간압연 단면의 경우 일반적으로 ±25mm인 절단 공차를 고려하십시오. 고정밀 가공을 위해 YS STEEL은 ±2mm의 공차로 정확한 길이로 엔드 커팅을 제공할 수 있습니다.
예, YS STEEL의 모든 배송에는 화학 성분, 항복 강도, 인장 강도, 연신율 및 치수 검사 결과를 문서화하는 밀 테스트 인증서가 포함되어 있습니다. 인증서는 원래 열 번호와 생산 배치를 추적할 수 있습니다. 프로젝트에 제3자 검사가 필요한 경우 YS STEEL은 배송 전에 SGS, BV, TUV 또는 기타 인정 기관의 검사를 주선할 수 있습니다.
실외 또는 부식성 환경의 경우 용융 아연 도금이 강철 앵글 바 표면 처리에 가장 권장됩니다. 아연 코팅은 희생적인 보호 기능을 제공합니다. 즉, 아연이 먼저 부식되어 밑에 있는 강철을 보호합니다. 용융 아연 도금 강철 앵글 바의 사용 수명은 온화한 대기 조건에서 30년을 초과할 수 있습니다. 해양 또는 고도로 산업화된 환경의 경우 용융 아연 도금과 에폭시 상도 코팅으로 구성된 이중 시스템이 최고의 보호 기능을 제공합니다. YS STEEL은 ASTM A123 또는 EN ISO 1461에 따라 재료 두께에 따라 코팅 두께를 70~100미크론으로 아연 도금 처리할 수 있습니다.
