스틸 와이어 로프는 리프팅, 리깅, 광업, 해양, 건설 및 산업 응용 분야 전반에 걸쳐 사용되는 가장 중요한 하중 지지 구성 요소 중 하나입니다. ~에YS스틸, 우리는 ASTM, EN, ISO 및 GB/T 표준을 충족하기 위해 엄격한 품질 관리하에 스틸 와이어 로프를 생산합니다. 당사의 제품은 1.5mm에서 160mm까지의 직경, 최대 2160MPa의 인장 강도, 광택, 아연 도금 및 스테인레스 스틸을 포함한 표면 마감 처리를 포함합니다. 일반 리프팅을 위한 소형 6x19 구조 또는 크레인 및 윈치 작업을 위한 매우 유연한 6x36 로프가 필요한 경우 YS STEEL은 일관된 성능, 긴 서비스 수명 및 완벽한 추적성을 제공합니다. 모든 배치는 배송 전에 파괴 하중, 피로 저항 및 치수 정확도에 대한 테스트를 거칩니다.
다음 기술 매개변수는 당사의 표준 강철 와이어 로프 범위를 정의합니다. OEM 및 특수 프로젝트를 위한 맞춤형 구성이 가능합니다.
아래 표는 YS STEEL 표준 로프의 일반적인 값을 보여줍니다. 실제 값은 코어 유형, 윤활유 및 특정 제조 배치에 따라 약간 다를 수 있습니다. 항상 각 배송과 함께 제공된 공장 인증서를 참조하십시오.
| 직경(mm) | 대략. 무게(kg/100m) | 최소파단하중(kN) | 최소파단하중(kgf) |
|---|---|---|---|
| 6 | 13.0 | 21.0 | 2,140 |
| 8 | 23.1 | 37.4 | 3,810 |
| 10 | 36.1 | 58.5 | 5,960 |
| 12 | 52.0 | 84.2 | 8,580 |
| 14 | 70.8 | 114.6 | 11,680 |
| 16 | 92.5 | 149.7 | 15,260 |
| 18 | 117.0 | 189.4 | 19,310 |
| 20 | 144.5 | 233.6 | 23,810 |
| 22 | 175.0 | 282.4 | 28,780 |
| 24 | 208.0 | 336.0 | 34,250 |
| 26 | 244.0 | 394.0 | 40,160 |
| 28 | 282.0 | 456.0 | 46,480 |
| 32 | 369.0 | 596.0 | 60,750 |
| 직경(mm) | 대략. 무게(kg/100m) | 최소파단하중(kN) | 최소파단하중(kgf) |
|---|---|---|---|
| 14 | 69.5 | 126.0 | 12,840 |
| 16 | 90.8 | 164.6 | 16,780 |
| 18 | 115.0 | 208.4 | 21,240 |
| 20 | 142.0 | 257.2 | 26,220 |
| 22 | 172.0 | 311.2 | 31,720 |
| 24 | 205.0 | 370.6 | 37,780 |
| 26 | 240.0 | 435.0 | 44,340 |
| 28 | 278.0 | 504.0 | 51,370 |
| 32 | 363.0 | 658.0 | 67,070 |
| 36 | 459.0 | 833.0 | 84,910 |
| 40 | 567.0 | 1,028.0 | 104,800 |
| 44 | 686.0 | 1,244.0 | 126,800 |
YS스틸은 또한 인장 등급 1570 MPa, 1770 MPa, 2160 MPa 및 압축 스트랜드 구조의 로프를 공급합니다. 인장 등급이 높을수록 동일한 직경에 대해 더 큰 파단 하중을 제공하지만 굽힘 피로 수명이 줄어들 수 있습니다. 당사 엔지니어링 팀은 귀하의 응용 분야에 가장 적합한 저울을 선택하는 데 도움을 드릴 수 있습니다.
스틸 와이어 로프는 무거운 하중을 들어 올리거나 당기거나 고정하거나 지지해야 하는 모든 곳에 사용됩니다. 구체적인 구조와 직경은 하중 크기, 시브 수, 드럼 크기, 속도 및 환경 노출에 따라 달라집니다. YS STEEL에서는 다음과 같은 분야에 서비스를 제공합니다.
올바른 강철 와이어 로프를 선택하려면 여러 요소를 신중하게 평가해야 합니다. 잘못된 구성을 사용하면 조기 고장, 가동 중지 시간 증가 및 심각한 안전 위험이 발생할 수 있습니다. YS STEEL에서는 다음과 같은 선정 과정을 권장합니다.
6x19 구성에는 6개의 가닥이 있으며 각 가닥은 19개의 와이어로 구성되어 있어 더 적지만 더 큰 외부 와이어를 제공합니다. 이는 우수한 내마모성과 파쇄 저항성을 제공하지만 적당한 유연성을 제공합니다. 일반 리프팅, 윈치 라인 및 로프가 더 적은 수의 도르래 위로 또는 느린 속도로 통과하는 용도에 가장 적합합니다. 6x36 구조는 각각 36개의 작은 와이어로 구성된 6개의 가닥을 사용합니다. 와이어가 작을수록 로프는 더욱 유연해지고 여러 개의 도르래 또는 작은 직경의 드럼 위를 지나갈 때 굽힘 피로를 더 잘 견딜 수 있습니다. 그러나 외부 와이어가 얇을수록 표면 마모 및 부식에 더 취약합니다. 응용 분야에 빈번한 굽힘, 높은 라인 속도 또는 다수의 시브가 포함되는 경우 일반적으로 6x36이 더 나은 선택입니다. YS STEEL은 다양한 직경과 표면 마감의 구조를 모두 보유하고 있습니다.
절단 강도라고도 불리는 최소 절단 하중은 직선 당김 테스트에서 새 로프를 절단하는 데 필요한 힘입니다. 로프를 선택하려면 먼저 응용 프로그램이 부과할 최대 작업 하중을 계산하십시오. 그런 다음 해당 하중에 필요한 안전 계수를 곱합니다. 예를 들어, 최대 하중이 2,000kg이고 안전 계수가 5:1인 경우 로프의 최소 절단 하중은 10,000kg 이상이어야 합니다. 이 값을 특정 구조 및 인장 등급에 대한 제조업체의 표와 비교하십시오. YS STEEL은 모든 표준 로프에 대한 절단 하중 테이블을 제공합니다. 계산된 대략적인 값보다는 항상 공장 인증서에 표시된 최소 파단 하중을 사용하십시오. 로프를 시브 위로 구부리는 데 사용할 경우 조기 피로 파손을 방지하기 위해 플릿 각도와 D/d 비율도 확인해야 합니다.
코어는 스트랜드를 지지하고 구부릴 때나 하중을 받을 때 로프의 단면 모양을 유지하는 데 도움이 됩니다. 섬유 코어는 더 가볍고 유연하며 더 나은 충격 흡수 기능을 제공하지만 파쇄 저항이 낮고 고압 또는 다층 스풀링 시 변형될 수 있습니다. 독립 와이어 로프 코어(IWRC)는 코어로 사용되는 더 작은 와이어 로프입니다. 동일한 직경의 섬유 코어 로프에 비해 파단 하중이 약 7~10% 증가하고 치수 안정성이 향상되며 드럼에 여러 겹으로 감았을 때 찌그러짐이 방지됩니다. IWRC는 무거운 리프팅, 크레인 호이스트, 굴삭기 로프 및 베어링 압력이 높은 모든 응용 분야에 권장됩니다. 파이버 코어는 고정 라인, 경량 호이스트 및 무게가 중요한 응용 분야에 적합합니다. YS STEEL은 대부분의 건설에 두 가지 코어 유형을 모두 제공할 수 있습니다.

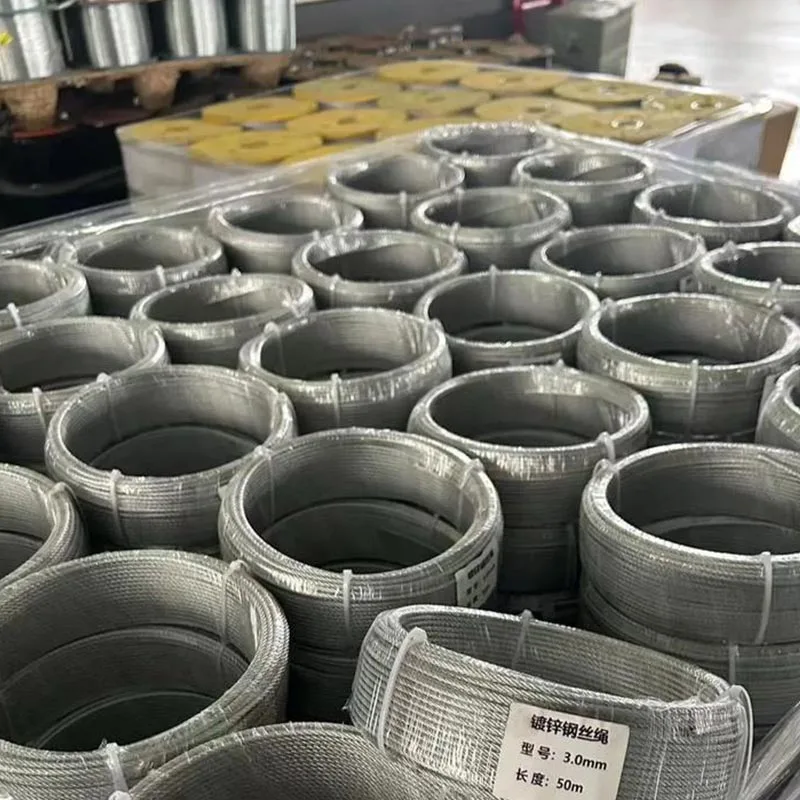

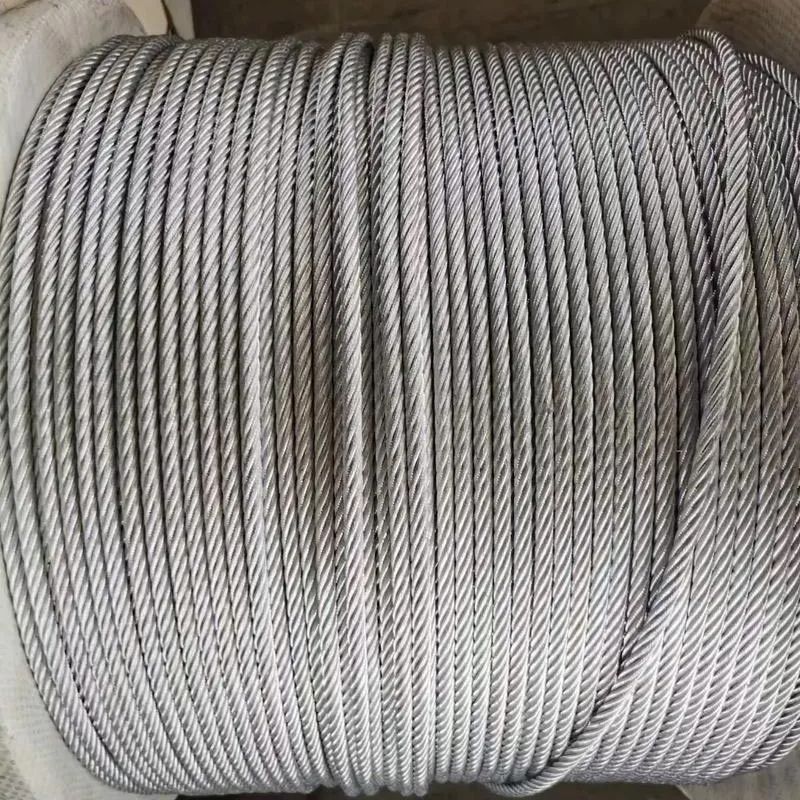

선택은 작동 환경과 필요한 내식성에 따라 달라집니다. 아연 도금 강철 와이어 로프에는 실외, 습하거나 약간 부식되는 환경에서 강철을 녹으로부터 보호하는 아연 코팅이 있습니다. 스테인레스 스틸보다 경제적이며 강도가 높습니다. 용융 아연 도금은 전기 아연 도금보다 두꺼운 아연 층을 제공합니다. 일반적으로 등급 304 또는 316인 스테인레스 스틸 와이어 로프는 우수한 내식성을 제공하며 해양, 화학, 식품 가공 및 해양 응용 분야에 사용됩니다. 스테인레스 스틸은 동일한 직경의 고탄소강 로프보다 강도가 낮으므로 동일한 파단 하중을 달성하려면 더 큰 직경이 필요할 수 있습니다. YS STEEL은 모든 범위의 환경에 적용할 수 있는 광택, 아연 도금 및 스테인레스 스틸 옵션을 제공합니다. 바닷물에 담그려면 316 스테인리스 스틸이나 아연 도금 로프를 사용하는 것이 좋습니다.
