구조용 강철 프로파일은 구조용 강철 등급으로 생산된 표준화된 단면 형상입니다. 이는 건물 프레임, 교량, 타워 및 중장비 기초에서 굽힘, 전단, 축 및 비틀림 하중을 전달하도록 설계되었습니다. 조립 단면과 비교하여 열간 압연 구조용 강철 프로파일은 일관된 기계적 특성, 예측 가능한 치수 공차 및 빠른 설치를 제공합니다.
YS스틸다양한 크기, 길이 및 강철 등급의 구조용 강철 프로파일에 대한 대규모 재고를 유지합니다. 모든 프로파일에는 밀 테스트 인증서와 선택적인 제3자 검사가 함께 제공됩니다. 이 문서는 엔지니어가 제작 전에 항복 강도, 인장 강도, 신율 및 충격 특성을 확인하는 데 도움이 됩니다.
구조용 강철 제품군에는 여러 가지 표준화된 모양이 포함되어 있습니다. 각 프로파일에는 특정 하중 지지 동작과 연결 방법이 있습니다. YS STEEL에서 제공하는 가장 일반적인 유형은 다음과 같습니다.
강철 프로파일은 다양한 크기로 생산됩니다. 아래 표는 YS STEEL에서 공급하는 단면의 일반적인 높이, 너비 및 중량 범위를 보여줍니다. 6m에서 18m까지 맞춤형 길이가 가능하며, 원하는 길이로 절단 서비스도 준비될 수 있습니다.
| 프로필 유형 | 표준 명칭 | 일반적인 크기 범위 | 중량 범위 | 일반적인 응용 |
|---|---|---|---|---|

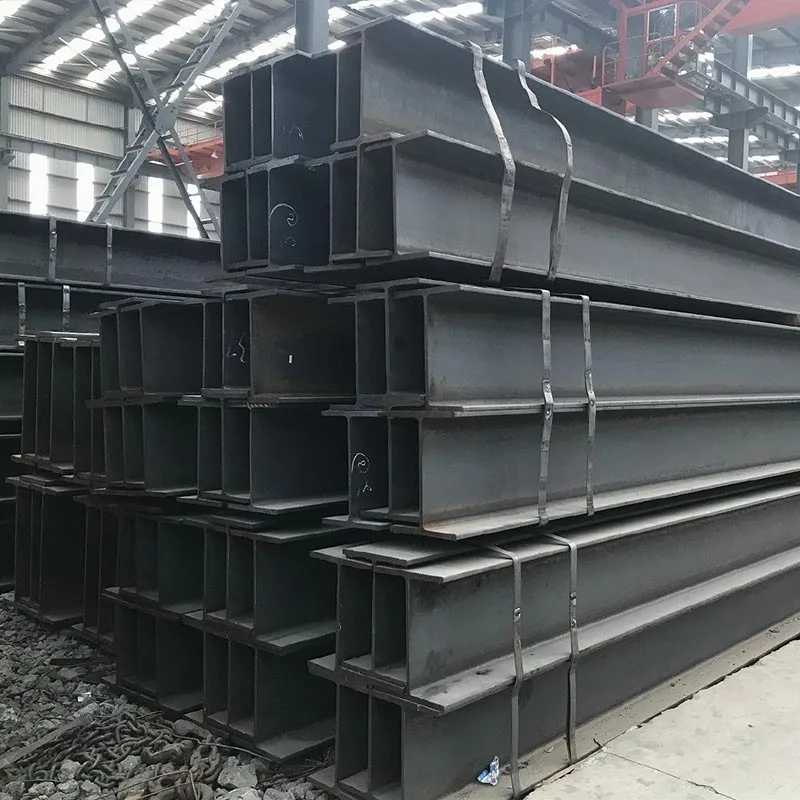

| H빔 | HEA, HEB, HEM, HW, HM, HN | 100mm x 100mm ~ 1000mm x 400mm | 16.7kg/m ~ 416kg/m | 고층 기둥, 교량 거더, 무거운 프레임 |

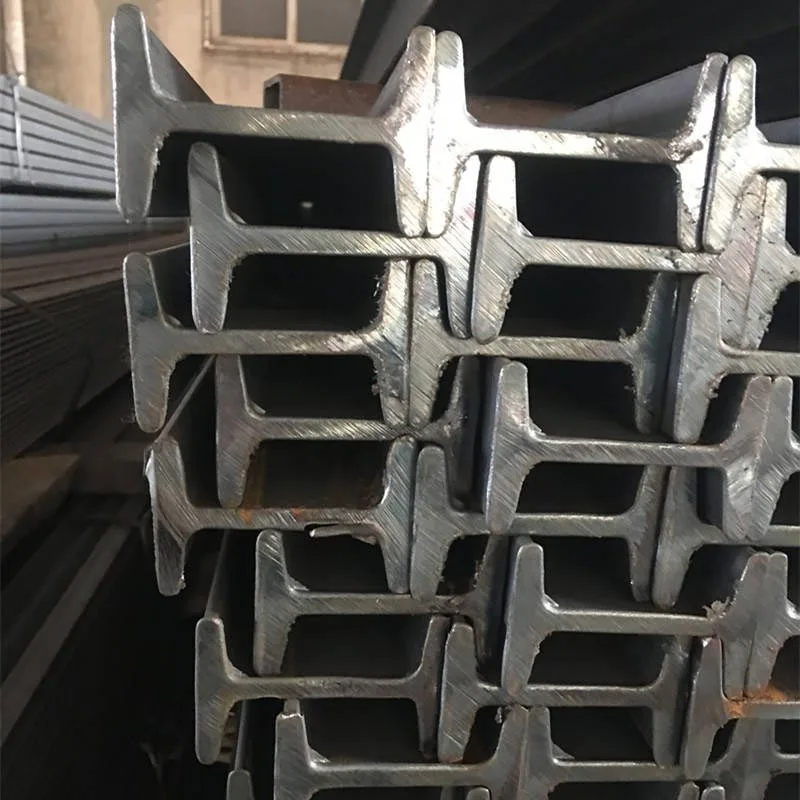

| I빔 | IPE, IPN | 높이 80mm ~ 750mm | 6.0kg/m ~ 224kg/m | 플로어 빔, 모노레일, 크레인 활주로 |

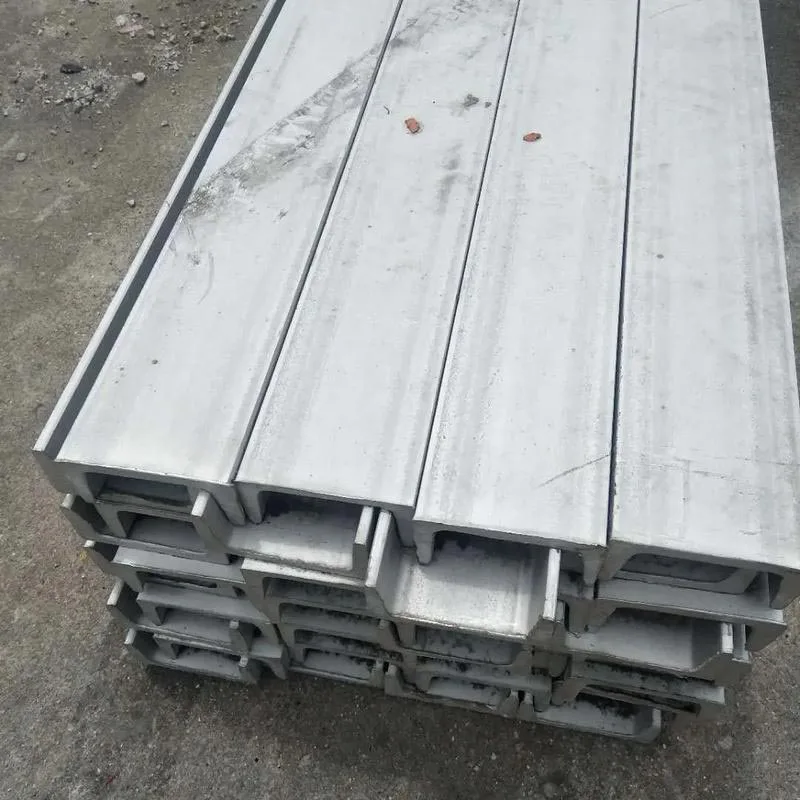

| 채널 | UPN, UPE, C | 높이 50mm ~ 400mm | 5.6kg/m ~ 104kg/m | 브레이싱, 측면 레일, 도리, 조립 섹션 |
| 동일한 각도 | L | 20mm x 20mm x 3mm ~ 250mm x 250mm x 35mm | 0.88kg/m ~ 128kg/m | 트러스, 연결부, 상인방, 지지대 |
| 불평등한 각도 | L | 30mm x 20mm x 3mm ~ 200mm x 150mm x 18mm | 1.12kg/m ~ 46.1kg/m | 브래킷, 프레임, 보강재 |
| 정사각형 중공 섹션 | SHS | 20mm x 20mm x 2mm ~ 400mm x 400mm x 20mm | 1.05kg/m ~ 238kg/m | 기둥, 건축 프레임, 기계 베이스 |
| 직사각형 중공 단면 | 오른쪽 | 50mm x 25mm x 2.5mm ~ 500mm x 300mm x 20mm | 2.72kg/m ~ 239kg/m | 포털 프레임, 트러스, 구조용 빔 |
| 원형 중공 단면 | CHS | 21.3mm OD x 2.0mm ~ 610mm OD x 20mm | 0.95kg/m~291kg/m | 말뚝, 기둥, 난간, 공간 프레임 |
YS스틸은 탄소강, 고강도 저합금강, 내후강 등의 구조용 강철 프로파일을 공급합니다. 등급 선택은 하중, 온도, 부식 환경 및 용접성 요구 사항에 따라 달라집니다. 아래 표에는 일반적인 등급과 기계적 특성이 요약되어 있습니다.
| 강철 등급 | 기준 | 최소 항복강도(MPa) | 인장강도(MPa) | 신장률(%) | 충격시험 |
|---|---|---|---|---|---|
| A36 | ASTM | 250 | 400 – 550 | ≥20 | 선택 과목 |
| A572 Gr.50 | ASTM | 345 | 450 – 650 | ≥18 | 선택 과목 |
| A992 | ASTM | 345 – 450 | ≥450 | ≥18 | 선택 과목 |
| S235JR | EN 10025-2 | 235 | 360 – 510 | ≥24 | 20°C / 27J |
| S275JR | EN 10025-2 | 275 | 410 – 560 | ≥21 | 20°C / 27J |
| S355J2 | EN 10025-2 | 355 | 470 – 630 | ≥20 | -20°C / 27J |
| SS400 | JIS G3101 | 245 | 400 – 510 | ≥17 | 선택 과목 |
| SM490A | JIS G3106 | 325 | 490 – 610 | ≥17 | 선택 과목 |
| Q235B | GB/T 700 | 235 | 370 – 500 | ≥26 | 20°C / 27J |
| Q355B | GB/T 1591 | 355 | 470 – 630 | ≥20 | 20°C / 34J |
시장마다 다른 치수 및 재료 표준을 사용합니다. 아래 표는 열간압연 형강에 적용되는 공통규격을 나타냅니다.
| 지역 / 표준기관 | 주요표준 | 일반적인 등급 | 해당 제품 범위 |
|---|---|---|---|
| 미국 / ASTM | ASTM A6/A6M, A36/A36M, A572/A572M, A992/A992M | A36, A572 Gr.50, A992 | 와이드 플랜지, I빔, 채널, 앵글, 시트 파일링 |
| 유럽 / CEN | EN 10025-2, EN 10034, EN 10210-2, EN 10219-2 | S235JR, S275JR, S355J2 | IPN, IPE, HEA/HEB/HEM, UPN/UPE, 중공 섹션 |
| 일본 / JIS | JIS G3101, JIS G3106, JIS G3192 | SS400, SM490A | H빔, I빔, 채널, 앵글, 시트파일 |
| 중국 / GB | GB/T 706, GB/T 11263, GB/T 1591 | Q235B, Q355B | 열간압연 H빔, I빔, 채널, 앵글 |
| 국제 / ISO | ISO 657 시리즈 | 철 360, 철 510 | 열간압연강판 |
치수 정확도는 맞춤, 용접 시간 및 구조적 성능에 영향을 미칩니다. YS STEEL은 ASTM A6/A6M, EN 10034, EN 10210-2 및 GB/T 706에 의해 정의된 공차 한계를 따릅니다. 주요 공차 매개변수는 아래에 나열되어 있습니다.
강철 프로파일은 다음과 같은 표면 조건에서 공급될 수 있습니다.
이러한 프로파일은 광범위한 구조 및 건축 목적으로 사용됩니다. YS STEEL은 다음 부문의 프로젝트에 섹션을 제공했습니다.
자재 요청을 준비할 때 엔지니어는 다음 매개변수를 포함해야 합니다.
YS스틸은 신뢰할 수 있는 리드타임과 완벽한 추적성을 갖춘 구조용 강철 프로파일을 공급합니다. 각 배송에는 열 번호 식별, 공장 테스트 인증서 및 치수 검사 보고서가 포함됩니다. 이 회사는 길이에 맞게 절단된 단면, 드릴로 뚫거나 덮은 끝 부분, 컨테이너 수출을 위한 맞춤형 포장을 제공할 수 있습니다. ASTM, EN, JIS 및 GB 사양을 포괄하는 다중 표준 재고를 통해 YS STEEL은 고객이 조달을 통합하고 공급망 위험을 줄이는 데 도움을 줍니다.
Q: H빔과 I빔의 차이점은 무엇인가요?
에이:H빔은 같은 높이의 I빔에 비해 플랜지가 더 넓고 웹이 더 두껍습니다. H빔의 플랜지 표면은 거의 평행하므로 볼트 연결이 더 쉽습니다. I-빔은 테이퍼형 플랜지를 가지며 한 방향으로 굽히는 데 더 효율적이지만 측면 비틀림 좌굴 저항이 더 낮습니다. H빔은 일반적으로 기둥 및 결합형 축굽힘 부재로 사용되는 반면, I빔은 단순 지지빔 및 크레인 거더용으로 선택되는 경우가 많습니다. YS STEEL은 두 유형 모두 비교를 위한 상세한 단면 특성표를 제공합니다.
Q: 내진구조에는 어떤 강종을 사용해야 하나요?
에이:내진 적용 분야의 경우 엔지니어는 일반적으로 ASTM A992, A572 Gr.50, S355J2 또는 Q355B와 같이 지정된 항복 강도가 345MPa에서 450MPa 사이인 등급을 선택합니다. 이 등급은 균형 잡힌 항복-인장 비율과 우수한 연성을 제공합니다. A992는 건물 프레임에 사용되는 넓은 플랜지 부분을 위해 특별히 설계되었으며 최대 항복 대 인장 비율이 0.85입니다. 지진 구역의 용접 모멘트 연결의 경우 인성 및 두께 관통 특성도 지정할 수 있습니다. YS STEEL은 필요할 경우 -20°C 또는 -40°C에서 샤르피 충격 테스트를 통해 프로파일을 제공할 수 있습니다.
Q: YS STEEL은 맞춤형 절단, 드릴링 및 최종 준비를 제공할 수 있습니까?
에이:예. YS STEEL은 길이에 따른 절단, 마이터 절단, 드릴링, 노칭, 대처 및 용접 준비를 포함한 부가 가치 가공을 제공합니다. 처리 시설은 최대 높이 1000mm의 H빔과 최대 직경 610mm의 중공 단면을 처리할 수 있습니다. 특정 프로젝트를 위해 맞춤형 엔드 플레이트 준비 및 캠버링도 준비할 수 있습니다. 제작 도면 및 공차 보고서는 파견 전에 제공됩니다.
Q: 구조용 강철 프로파일과 함께 어떤 문서가 제공됩니까?
에이:YS스틸의 각 주문에는 열수, 화학 성분, 기계적 테스트 결과 및 표준 준수를 기록하는 밀 테스트 인증서가 포함됩니다. EN 10204 3.1 또는 3.2 인증서, 치수 검사 보고서, 제3자 검사 릴리스와 같은 추가 문서는 요청 시 제공됩니다. 수출 주문의 경우 목적지 국가의 요구 사항에 따라 포장 목록, 선하 증권 및 원산지 증명서가 준비됩니다.
Q: 구조용 강철 프로파일의 가격은 어떻게 책정되며 단가에 어떤 영향을 미치나요?
에이:단가는 일반적으로 미터당 이론적 중량에 등급별 기본 가격을 곱한 값을 기준으로 합니다. 비용에 영향을 미치는 요소에는 선택한 강철 등급, 프로파일 유형, 단면 크기, 수량, 길이 공차, 표면 처리 및 배송 조건이 포함됩니다. 철강 빌렛 및 스크랩의 시장 가격도 최종 견적에 영향을 미칩니다. YS STEEL은 자재비, 가공비, 운임비를 세분화하여 투명한 견적을 제공합니다. 컨테이너화된 주문의 경우 최적의 네스팅 및 번들 계획을 통해 배송 비용을 절감할 수 있습니다.
