YS스틸터널 온실, 다중 범위 상업용 온실, 그늘집, 정원 온실 및 폴리터널용 온실 프레임 피팅을 제조합니다. 이 제품은 현장 드릴링 및 용접 작업을 줄여 표준 수공구를 사용하여 더 빠르게 조립할 수 있도록 설계되었습니다. 이 피팅은 파이프의 아연 도금 층을 손상시키지 않고 강력한 기계적 그립을 제공하는 클램프 및 볼트 원리를 사용합니다.
기본 강철 등급은 온실 프레임 피팅의 강도와 내구성에 직접적인 영향을 미칩니다. YS STEEL은 피팅 유형과 필요한 하중 용량에 따라 세 가지 기본 강종을 사용합니다.
| 강철 등급 | 탄소(최대) | 망간(최대) | 실리콘(최대) | 인(최대) | 유황(최대) |
|---|---|---|---|---|---|
| Q195 | 0.12% | 0.50% | 0.30% | 0.035% | 0.040% |
| Q235 | 0.22% | 1.40% | 0.35% | 0.045% | 0.050% |
| SPCC | 0.12% | 0.50% | — | 0.040% | 0.045% |
| 강철 등급 | 인장강도 | 항복 강도 | 연장 | 경도 |
|---|---|---|---|---|
| Q195 | 315~430MPa | 195MPa | ≥33% | ≤HRB 65 |
| Q235 | 370~500MPa | 235MPa | ≥26% | ≤HRB 75 |
| SPCC | 270~410MPa | 140~240MPa | ≥28% | ≤HRB 60 |
가장 일반적인 설치 문제 중 하나는 온실 파이프의 실제 외경과 일치하지 않는 피팅을 선택하는 것입니다. YS STEEL 표준 온실 프레임 피팅은 다음 파이프 외경과 호환됩니다.
각 피팅 모델에는 정의된 파이프 OD 범위가 있습니다. 예를 들어, 25~32mm 크로스 커넥터는 25mm와 32mm 파이프를 모두 수용할 수 있는 반면, 고정형 42mm 리지 커넥터는 42mm 파이프용으로 특별히 가공되었습니다. 클램프의 내부 직경은 아연 도금 두께와 쉬운 조립을 위해 파이프 OD보다 약간 크지만 접촉 압력을 줄일 정도로 크지는 않습니다.
| 매개변수 | 표준 공차 | 정밀 옵션 |
|---|---|---|
| 파이프 외경 호환성 | ±0.5mm | ±0.2mm |
| 볼트 구멍 직경 | ±0.3mm | ±0.1mm |
| 피팅 폭 | ±0.5mm | ±0.3mm |
| 피팅 높이 | ±0.5mm | ±0.3mm |
| 각도 정확도 | ±2° | ±1° |
| 강철 두께 | ±0.05mm | ±0.03mm |
YS스틸의 온실 프레임 피팅 범위는 8가지 주요 범주로 나뉩니다. 각 카테고리에는 파이프 크기, 각도 및 마감을 기반으로 하는 여러 모델이 포함됩니다.
능선 커넥터는 온실 꼭대기의 지붕 파이프와 연결됩니다. 일반적으로 고정 각도 또는 각도 조절 장치로 제공됩니다. 표준 각도는 45°, 60°, 90°, 120°입니다. 커넥터 본체는 Q235 강철로 스탬핑 처리되었으며 용접 후 용융 아연 도금 처리되었습니다. 볼트 구멍에는 모델에 따라 M8 또는 M10 패스너를 사용할 수 있습니다.
베이스 플레이트는 온실 프레임의 수직 하중을 지면이나 콘크리트 기초에 전달합니다. 이 제품은 2.0~3.0mm 두께의 Q235 강판으로 생산되며 M10 또는 M12 접지 볼트용으로 미리 천공된 앵커 구멍과 함께 제공될 수 있습니다. 표준 베이스 플레이트 크기는 100×100mm, 120×120mm, 150×150mm입니다.
크로스 커넥터는 90° 각도로 교차하는 두 개의 파이프를 연결합니다. 그들은 일반적으로 도리 연결 및 지붕 버팀대에 사용됩니다. 커넥터는 4개의 볼트가 있는 2피스 클램프 설계를 사용합니다. 표준 모델은 22×22 mm에서 최대 48×48 mm까지의 파이프 조합을 포괄합니다.
파이프 클램프는 파이프를 평평한 표면이나 다른 파이프에 고정합니다. 안장 클램프는 도리를 서까래에 부착하는 데 사용됩니다. 클램프 폭은 하중에 따라 20mm에서 50mm까지 다양합니다. 재료 두께 범위는 경량 안장 클램프의 경우 0.8mm부터 구조용 파이프 클램프의 경우 1.5mm입니다.
도리 클립은 수평 도리를 주 아치 파이프에 연결합니다. 파이프를 뚫지 않고도 빠르게 설치할 수 있습니다. 클립은 아치 파이프 주위를 감싸고 도리를 위한 평평한 자리를 제공합니다. 표준 도리 클립은 25mm에서 50mm까지 파이프 OD를 지원합니다.
배수구 브래킷은 배수구 프로파일을 지지하고 인접한 지붕 아치를 연결하기 위해 다중 스팬 온실에서 사용됩니다. 이 피팅은 2.0~3.0mm 용융 아연 도금 강철로 제작되었으며 높은 수직 하중에 맞게 설계되었습니다. 표준 모델은 32mm, 42mm, 48mm 및 60mm 아치 파이프에 적합합니다.

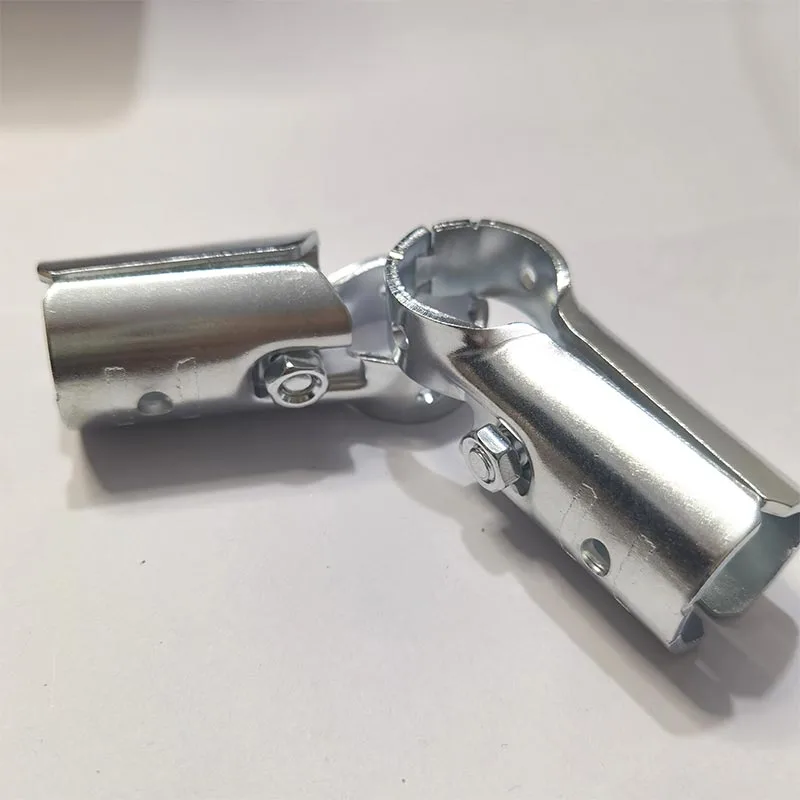

스위블 조인트는 두 파이프 사이의 각도 조정을 허용합니다. 그들은 일반적으로 무릎 버팀대와 대각선 바람 버팀대에 사용됩니다. 조인트는 0°에서 180°까지 회전할 수 있으며 중앙 볼트로 제자리에 고정됩니다. 표준 모델은 22mm, 25mm, 32mm, 42mm 및 48mm 파이프를 수용합니다.
앵글 브레이스 피팅은 모서리 연결을 강화하고 측면 움직임을 방지합니다. 45° 또는 90° 고정 브래킷이나 조정 가능한 각도 플레이트로 제공됩니다. 피팅 두께는 일반적으로 1.5~2.5mm이며 용융 아연 도금 또는 분체 코팅 마감 처리되어 있습니다.
| 피팅 유형 | 파이프 외경 범위 | 강철 두께 | 표준 각도 | 볼트 크기 | 마감 옵션 |
|---|---|---|---|---|---|
| 리지 커넥터 | 25~60mm | 1.5~2.5mm | 45°, 60°, 90°, 120° | M8, M10 | HDG, Pre-galv, 분말 |
| 베이스 플레이트 | 25~76mm | 2.0~3.0mm | 90° | M10, M12 | HDG, 분말 |
| 크로스 커넥터 | 22~48mm | 1.2~2.0mm | 90° | M6, M8 | Pre-galv, 아연 도금 |
| 파이프 클램프 / 안장 | 19~60mm | 0.8~1.5mm | 조절할 수 있는 | M6 | Pre-galv, 아연 도금 |
| 도리 클립 | 25~50mm | 1.5~2.0mm | 90° | M8 | HDG |
| 거터 브래킷 | 32~76mm | 2.0~3.0mm | 변하기 쉬운 | M10 | HDG |
| 스위블 조인트 | 22~48mm | 1.2~2.0mm | 0°~180° | M8 | 갈브 이전, HDG |
| 앵글 브레이스 피팅 | 25~50mm | 1.5~2.5mm | 45°, 90° | M8 | HDG, 분말 |
온실 환경은 따뜻하고 습하여 금속 부식을 가속화합니다. 온실 프레임 부속품의 표면 처리에 따라 구조물이 안전하고 시각적으로 허용 가능한 기간이 몇 년인지 결정됩니다. YS STEEL은 세 가지 주요 표면 마감을 제공합니다.
사전 아연 도금 피팅은 스탬핑 및 성형 전에 아연 도금된 강판으로 만들어집니다. 아연층은 얇지만 균일하며 일반적으로 10~20μm입니다. 이 마감재는 비용 효율적이며 소규모 취미 온실, 임시 구조물 및 건조한 내륙 기후에 적합합니다. 절단된 가장자리는 시간이 지남에 따라 약간의 부식이 나타날 수 있으며, 이는 아연이 풍부한 페인트로 보수할 수 있습니다.
용융 아연 도금 피팅이 먼저 형성된 다음 용융 아연에 담궈집니다. 생성된 아연층은 두께가 40~85μm이며 가장자리와 용접 지점을 포함한 모든 표면을 덮습니다. 상업용 온실, 해안 지역, 다습한 지역 등 10년 이상 수명이 예상되는 구조물에 권장되는 마감재입니다. 무광택 회색 표면은 운송 및 설치 시 탁월한 내마모성을 제공합니다.
사전 아연 도금 또는 아연 도금 베이스 위에 분체 코팅이 적용됩니다. 폴리에스테르 파우더 층의 두께는 80~120μm이며 녹색, 검정색, 회색 및 맞춤형 RAL 색상으로 제공됩니다. 분말 코팅된 온실 프레임 부속품은 소매 정원 센터, 전시 온실 및 외관이 기능만큼 중요한 주거용 프로젝트에 사용됩니다.
| 마감 유형 | 코팅 두께 | 염수 분무 저항 | 가장자리 보호 | 색상 옵션 | 권장 환경 |
|---|---|---|---|---|---|
| 사전 아연 도금 | 10~20μm | 120~200시간 | 가난한 | 실버 전용 | 건조한 내륙, 취미 온실 |
| 용융 아연 도금 | 40~85μm | 500~1,000시간 | 훌륭한 | 매트 그레이 | 해안, 상업, 습도가 높은 지역 |
| 분말 코팅 | 80~120μm | 300~600시간 | 보통의 | 녹색, 검정색, 회색, 맞춤형 RAL | 소매, 주거, 미적 프로젝트 |
온실 프레임 부속품의 부하 용량은 단일 고정 값이 아닙니다. 피팅 유형, 강철 두께, 볼트 등급, 파이프 직경 및 프레임 형상에 따라 다릅니다. YS STEEL은 일반적인 온실 설계를 기반으로 엔지니어링 권장 사항을 제공합니다.
바람이 많이 불고 눈이 많이 내리는 지역의 경우 프레임 설계에 대각선 버팀대, 줄어든 피팅 간격, 추가 앵커 포인트가 포함되어야 합니다. YS STEEL 엔지니어는 프레임 도면을 검토하고 최대 풍속 160km/h 및 최대 75kg/m²의 적설량에 대한 구체적인 피팅 권장 사항을 제공할 수 있습니다.
YS스틸의 대부분 온실 프레임 피팅에는 일치하는 볼트, 너트 및 와셔가 함께 제공됩니다. 패스너 등급은 피팅 하중 등급과 일치합니다.
| 볼트 크기 | 스레드 피치 | 표준등급 | 고강도 옵션 | 권장 토크 |
|---|---|---|---|---|
| M6 | 1.0mm | 4.8, 6.8 | 8.8 | 10~15N·m |
| M8 | 1.25mm | 4.8, 6.8 | 8.8 | 20~30N·m |
| M10 | 1.5mm | 6.8 | 8.8 | 35~50N·m |
| M12 | 1.75mm | 6.8 | 8.8 | 55~75N·m |
온실 프레임 피팅의 모든 배치는 배송 전에 문서화된 품질 관리 프로세스를 거칩니다. QC 흐름에는 다음 검사 항목이 포함됩니다.
각 배송에는 요청 시 자세한 검사 보고서와 자재 인증서가 포함됩니다. YS STEEL은 품질 관리를 위해 ISO 9001 인증을 유지하며 대량 주문에 대해 SGS, BV 또는 TUV를 통한 제3자 검사를 제공할 수 있습니다.
장기적인 프레임 안정성을 위해서는 올바른 설치가 필수적입니다. 다음 전문 지침은 온실 건축업자가 가장 흔히 발생하는 조립 실수를 피하는 데 도움이 됩니다.
YS스틸 온실 프레임 피팅은 광범위한 보호 농업 및 정원 구조물에 사용됩니다.
표준 온실 프레임 피팅은 19mm에서 76mm까지 파이프 외부 직경을 지원합니다. 온실 건설에 가장 일반적으로 사용되는 크기는 25mm, 32mm, 42mm 및 48mm입니다. 각 피팅 모델에는 제품 사양에 나열된 특정 파이프 OD 범위가 있습니다. 비표준 파이프 치수의 경우 YS STEEL은 맞춤형 툴링을 개발하고 설계 복잡성에 따라 30~45일 이내에 호환 가능한 피팅을 생산할 수 있습니다.
사전 아연 도금 피팅은 성형 전에 아연 도금된 강판으로 만들어집니다. 아연층은 10~20μm로 더 얇으며 소규모 취미용 온실, 임시 구조물, 건조한 내륙 지역에 가장 적합합니다. 먼저 용융 아연 도금 피팅을 형성한 다음 용융 아연에 담가서 모든 모서리와 용접 지점을 덮는 40-85μm 코팅을 만듭니다. 상업용 온실, 해안 지역, 습도가 높은 환경 또는 10년 이상 지속될 것으로 예상되는 모든 구조물의 경우 용융 아연 도금 피팅이 장기적으로 더 강력한 선택입니다.
예, 파이프 외부 직경이 피팅 크기와 일치하는 한 가능합니다. 피팅은 주로 강철 파이프용으로 설계되었지만 벽 두께가 볼트 압축을 처리하기에 충분할 경우 PVC 또는 알루미늄 파이프를 클램핑할 수 있습니다. 벽이 얇은 알루미늄의 경우, 더 낮은 조임 토크를 사용하거나 고무 슬리브를 삽입하여 파이프 변형을 방지하십시오. 공칭 PVC 파이프 크기는 종종 강관 OD 표준과 다르기 때문에 주문하기 전에 항상 실제 파이프 OD를 확인하십시오.
대부분의 경우 그렇습니다. YS STEEL 온실 프레임 피팅은 전세계 온실 키트 제조업체에서 사용하는 일반적인 파이프 외경 표준을 따릅니다. 그러나 피팅 모양, 볼트 구멍 간격 및 클램프 너비는 브랜드마다 다를 수 있습니다. 주문하기 전에 기존 파이프 직경, 프레임 도면, 원래 피팅 사진을 공유하세요. YS STEEL은 호환성을 확인하거나 표준 범위에서 동등한 모델을 제안할 수 있습니다.
표준 온실 프레임 피팅의 경우 최소 주문 수량은 모델당 500개입니다. 전체 상자의 혼합 모델 주문이 허용됩니다. 테스트 및 치수 확인을 위해 5~20개 샘플 주문이 가능합니다. 표준 생산 리드타임은 입금 확인 후 15~25일입니다. 맞춤형 크기, 특수 코팅 또는 개인 포장으로 인해 주문량 및 툴링 요구 사항에 따라 리드 타임이 30~45일까지 연장될 수 있습니다.
대부분의 YS STEEL 온실 프레임 피팅은 고객이 달리 지정하지 않는 한 일치하는 볼트, 너트 및 와셔와 함께 완벽하게 공급됩니다. 표준 볼트 등급은 4.8과 6.8이며, 고하중 용마루와 홈통 연결에는 8.8을 사용할 수 있습니다. 스테인레스 스틸 패스너와 맞춤형 나사 유형은 별도로 견적을 받을 수 있습니다. 패스너를 현지에서 조달하려는 경우 하드웨어 없이 피팅을 공급할 수도 있습니다.
